高阶功能

普通图片转网格与网格拓扑编辑

创建适合变形的网格，学习描绘轮廓、增删顶点、细分和重置。

高阶约 22 分钟适用编辑器 v1.0 · 教程更新 2026年10月26日

完成本篇后

能够为指定图片建立合理的网格拓扑，并区分结构编辑与动画变形。

1
选择需要弯曲的图片
从教程角色选择躯干、上臂或大腿等图片附件。先保存项目副本，避免在唯一成品上修改拓扑。
2
在图片属性栏启用网格
将图片“类型”切换为网格，再点击“编辑网格点”。PSD 自动导入的腿部附件可能已经是网格，应先检查现状。

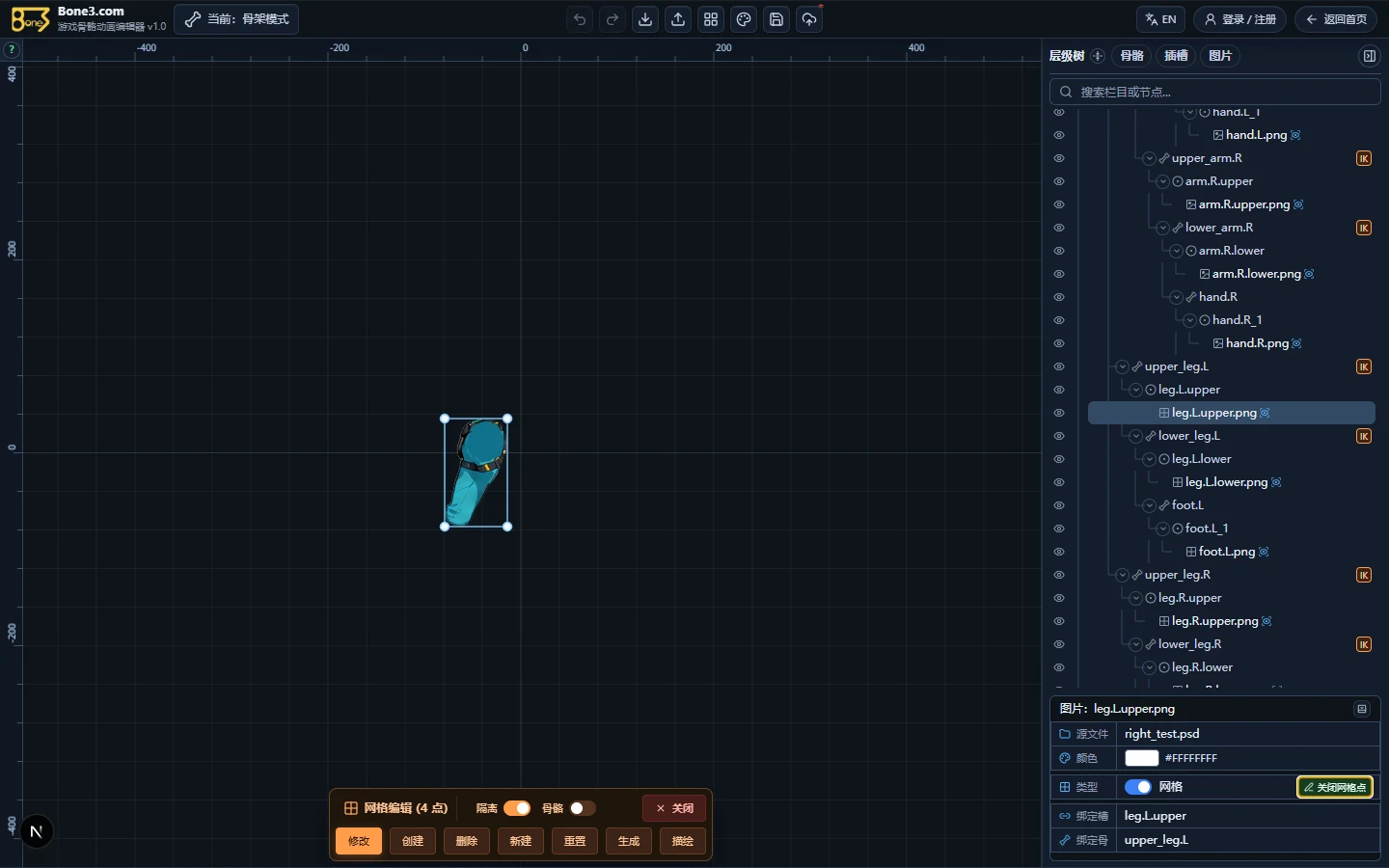

检查结果画布显示网格顶点与三角形，底部出现网格编辑工具栏。
先确认图片类型，再进入网格结构编辑。
3
检查默认拓扑

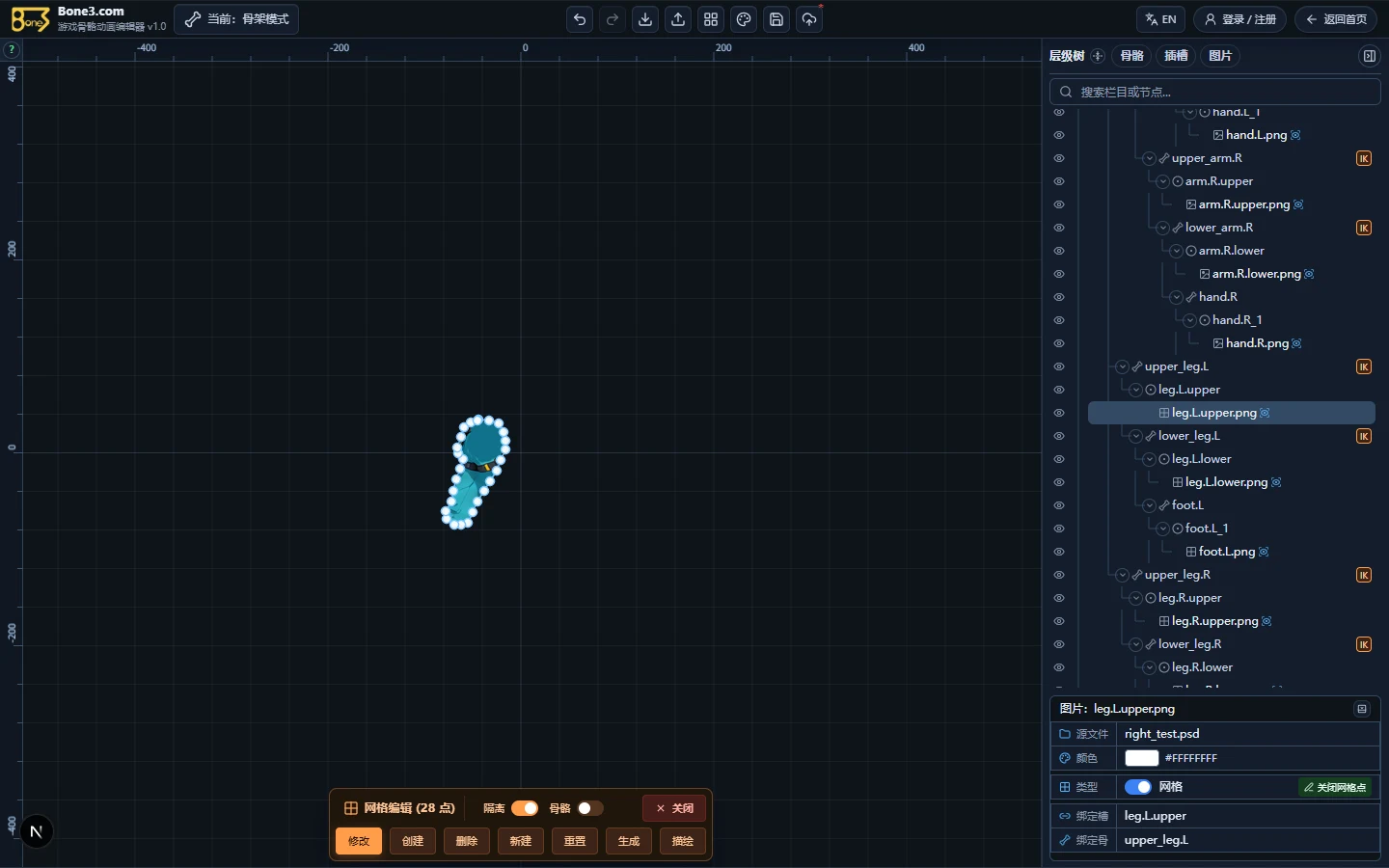

观察顶点数量、外轮廓和三角形分布。默认四边形适合简单变形，但多骨骼平滑弯曲通常需要更多合理顶点。
检查结果顶点覆盖目标图片，三角网格没有明显穿出主体。
网格顶点决定可控制的位置，三角形决定变形如何传播。

1
用描绘建立起点

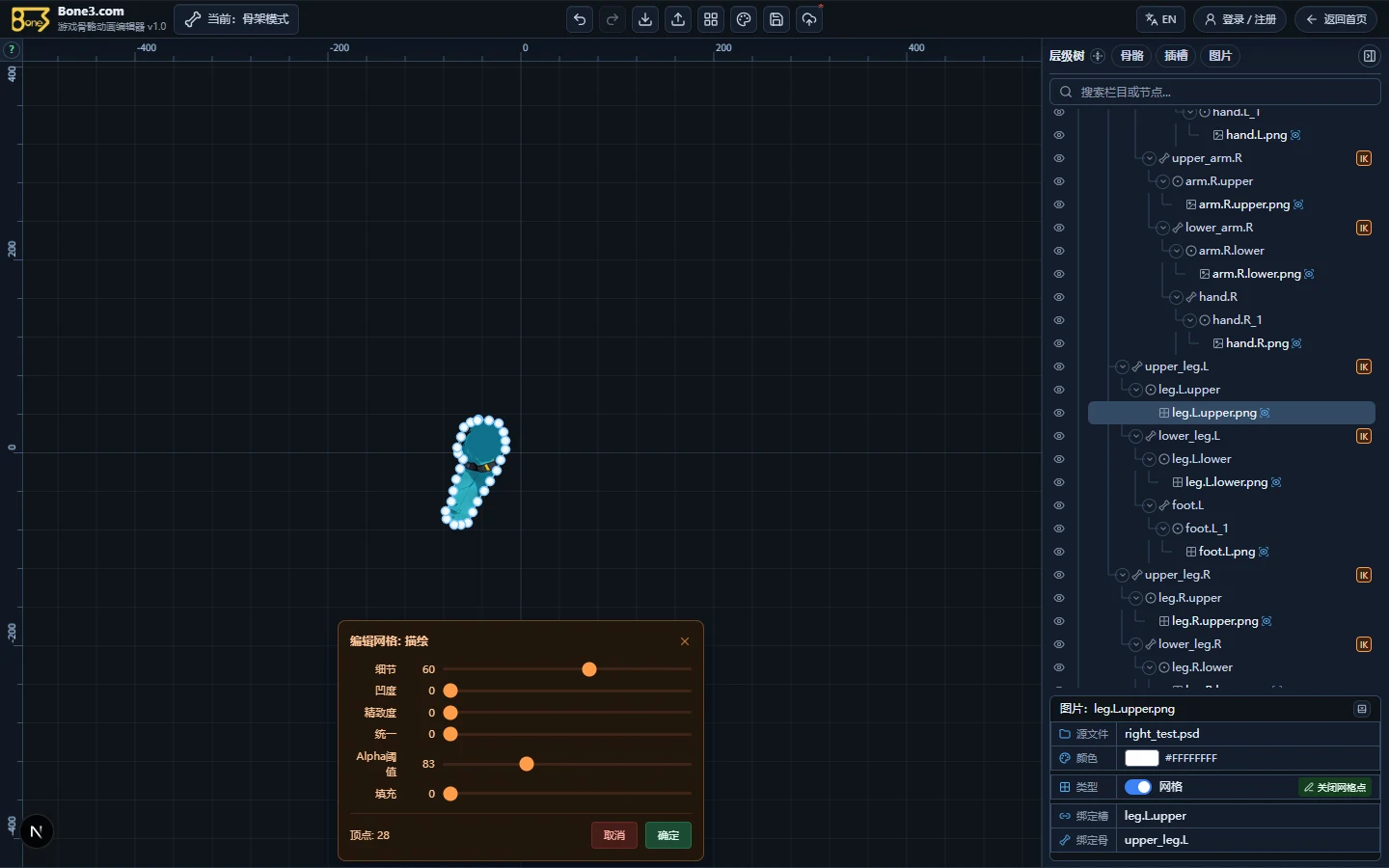

点击“描绘”，在对话框中调整细节、凹度、精致度、Alpha 阈值等参数，观察顶点数量后确定。
检查结果轮廓贴合图片可见区域，内部有足够顶点支撑计划中的弯曲。
先通过预览调整描绘参数，再确认生成。
2
局部增删顶点
使用创建工具在关节附近补点，使用修改工具微调位置，再删除远处冗余点。编辑后可切换“隔离”和“骨骼”辅助观察。
检查结果关节带顶点更充足，图片其他区域保持轻量。
网格编辑期间使用专用工具栏，不要用普通移动工具代替。
